การเลือกอะแดปเตอร์สเปเซอร์ล้อเกี่ยวข้องมากกว่าการผลักล้อออกไปด้านนอกเพื่อดูหรือกวาดล้าง ส่วนที่ถูกต้องจะต้องตรงกับรูดุม รูปแบบสลักเกลียว สตั๊ดหรือฮาร์ดแวร์สลักเกลียว ความหนา และเส้นทางการรับน้ำหนัก ในขณะเดียวกันก็คำนึงถึงการเปลี่ยนแปลงความกว้างของแทร็ก รัศมีการขัดถู ความรู้สึกในการบังคับเลี้ยว และความเค้นของลูกปืนด้วย บทความนี้จะอธิบายว่าอะแดปเตอร์สเปเซอร์แตกต่างจากสเปเซอร์ธรรมดาอย่างไร วิธีตรวจสอบความพอดีบนรถของคุณ และการวัดขนาดใดมีความสำคัญก่อนซื้อหรือติดตั้ง นอกจากนี้ คุณจะเห็นการตรวจสอบความปลอดภัยหลักที่ช่วยป้องกันการสั่นสะเทือน ตัวยึดขัดข้อง และการรบกวนเบรกหรือระบบกันสะเทือน ดังนั้นคู่มือส่วนที่เหลือจึงสามารถมุ่งเน้นไปที่การเลือกอย่างมีข้อมูลและการใช้งานที่เหมาะสม

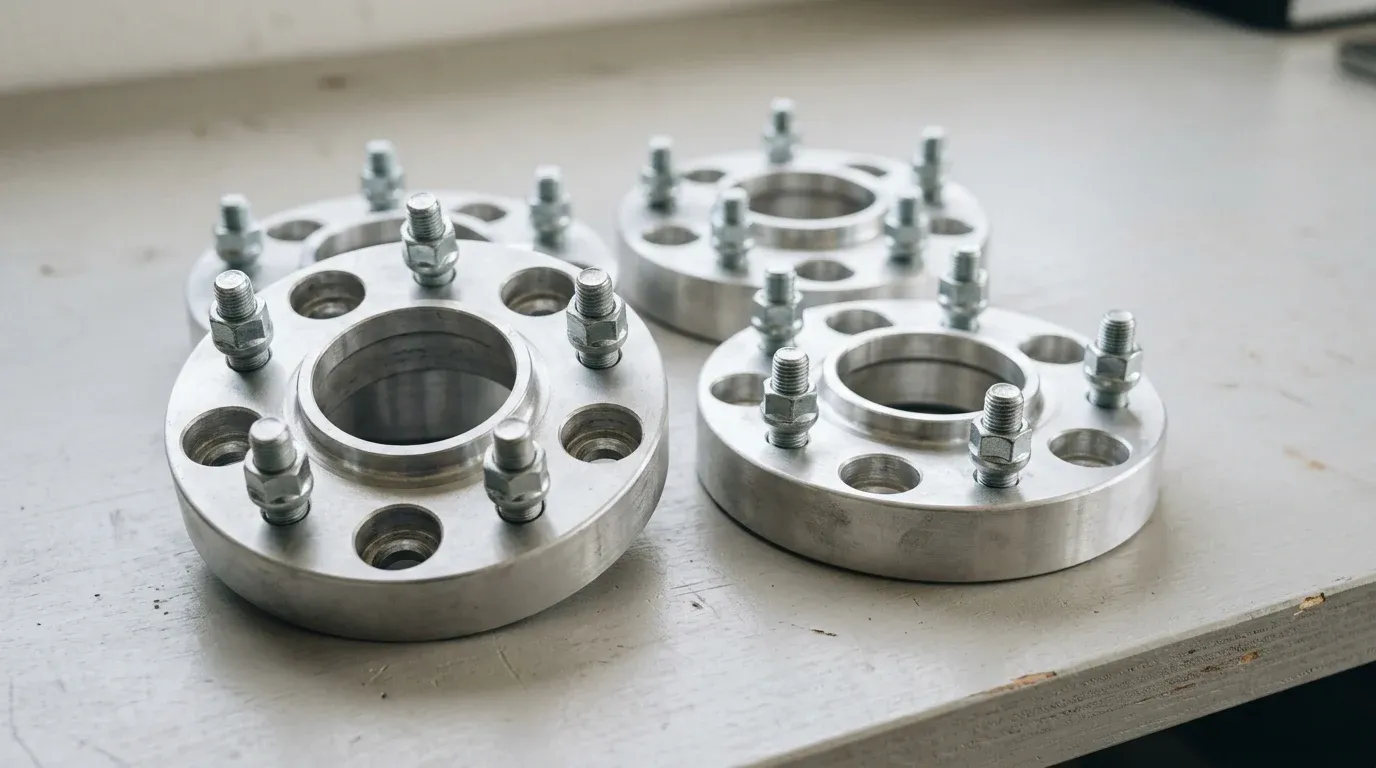

อะแดปเตอร์สเปเซอร์ล้อเป็นส่วนประกอบแชสซีที่สำคัญซึ่งออกแบบมาเพื่อปรับเปลี่ยนรูปทรงของระบบกันสะเทือนของยานพาหนะและการประกอบล้อ ด้วยการวางตำแหน่งพื้นผิวยึดของล้อทางกายภาพให้ห่างจากดุมรถ ส่วนประกอบเหล่านี้จะเปลี่ยนทั้งความกว้างของแทร็กคงที่และลักษณะการควบคุมแบบไดนามิกของยานพาหนะ นอกจากนี้ อะแดปเตอร์รุ่นต่างๆ ยังสามารถแปลงรูปแบบสลักเกลียวของผู้ผลิตอุปกรณ์ดั้งเดิม (OEM) เพื่อรองรับล้อหลังการขายที่เข้ากันไม่ได้
การติดตั้งสเปเซอร์ล้อจะส่งผลโดยตรงต่อความกว้างของรางและรัศมีการขัดถูของรถ การเพิ่มความกว้างของแทร็กตามช่วงปกติ +20 มม. ถึง +50 มม. ต่อเพลาจะช่วยเพิ่มเสถียรภาพด้านข้างโดยลดการถ่ายเทน้ำหนักระหว่างการเข้าโค้ง อย่างไรก็ตาม การเลื่อนออกไปด้านนอกจะเปลี่ยนรัศมีการเสียดสีไปพร้อมๆ กัน นั่นคือระยะห่างระหว่างจุดตัดความเอียงของแกนพวงมาลัย (SAI) กับพื้นและศูนย์กลางของแผ่นหน้าสัมผัสยาง การดันเส้นกึ่งกลางล้อออกไปด้านนอกมักจะเพิ่มรัศมีการขัดเชิงบวก 10 มม. ถึง 25 มม. ในขณะที่ความกว้างของแทร็กที่กว้างขึ้นจะช่วยเพิ่มความต้านทานการหมุน รัศมีการขัดถูเชิงบวกที่มากเกินไปสามารถเพิ่มความพยายามในการบังคับเลี้ยว ขยายแรงบิดในแพลตฟอร์มขับเคลื่อนล้อหน้า และเร่งการสึกหรอของบูชกันสะเทือน
ในภาคส่วนหลังการขาย อะแดปเตอร์สเปเซอร์จะใช้เป็นหลักเพื่อให้สามารถติดตั้งล้อแบบฟลัช ชุดเบรกขนาดใหญ่ (BBK) ที่ได้รับการอัปเกรดแบบใส หรือล้อยึดที่มีออฟเซ็ตเป็นบวกสูง ตัวอย่างเช่น การติดตั้งคาลิปเปอร์เบรก 6 ลูกสูบมักจะต้องมีระยะห่างซี่ล้อเพิ่มเติมอย่างน้อย 15 มม. ซึ่งตัวเว้นระยะที่กลึงอย่างแม่นยำสามารถให้ได้ ในการใช้งานยานพาหนะเชิงพาณิชย์ อะแดปเตอร์ถูกนำมาใช้เพื่อสร้างมาตรฐานสินค้าคงคลังล้อบนแพลตฟอร์มยานพาหนะแบบผสม ด้วยการแปลงรูปแบบดุมที่แตกต่างกัน (เช่น 8x165.1 เป็น 8x170) ให้เป็นข้อกำหนดที่เหมือนกัน ผู้จัดการกลุ่มยานพาหนะสามารถลดค่าใช้จ่ายสินค้าคงคลังของยางและล้อ ขณะเดียวกันก็รักษาความกว้างของแทร็กที่สม่ำเสมอบนยานพาหนะอเนกประสงค์ที่มีจุดศูนย์ถ่วงสูง
ความสมบูรณ์ของโครงสร้างและความเข้ากันได้ของอะแดปเตอร์สเปเซอร์ล้อนั้นขึ้นอยู่กับข้อกำหนดด้านมิติและคุณสมบัติของวัสดุที่แม่นยำ เนื่องจากส่วนประกอบเหล่านี้ทนทานต่อแรงเฉือนอันมหาศาลและความเค้นจากการหมุน การอาศัยข้อกำหนดทางวิศวกรรมที่แน่นอนมากกว่าการวัดโดยประมาณจึงไม่สามารถต่อรองได้สำหรับการทำงานที่ปลอดภัย
ขนาดพื้นฐานทั้งสี่ของอะแดปเตอร์ตัวเว้นระยะ ได้แก่ เส้นผ่านศูนย์กลางวงกลมพิตช์ (PCD) รูตรงกลาง (CB) ความหนา และออฟเซ็ตที่ได้ PCD จะต้องตรงกันทั้งดุมและล้อ แม้ว่าอะแดปเตอร์รุ่นต่างๆ จะมี PCD คู่ (เช่น ดุม 5x114.3 ถึงล้อ 5x120) รูตรงกลางจะต้องตรงกับขอบดุมล้อของยานพาหนะ โดยทั่วไปจะมีตั้งแต่ 54.1 มม. ถึง 78.1 มม. เพื่อให้แน่ใจว่ามีการกระจายน้ำหนักที่ศูนย์กลาง โดยทั่วไปความหนาจะครอบคลุมตั้งแต่แผ่นรองระยะห่าง 3 มม. ไปจนถึงอะแดปเตอร์สำหรับงานหนักขนาด 50 มม. โดยจะลบออกจากออฟเซ็ตบวกเดิมของล้อโดยตรงเพื่อกำหนดออฟเซ็ตสุดท้ายที่มีผลสุดท้าย
อะแดปเตอร์คุณภาพสูงส่วนใหญ่ผลิตด้วยเครื่องจักร CNC จากแท่งอะลูมิเนียมเกรดอากาศยาน โดยเฉพาะโลหะผสม 6061-T6 หรือ 7075-T6 แม้ว่า 6061-T6 จะให้ประสิทธิภาพที่เพียงพอโดยมีความต้านทานแรงดึงประมาณ 310 MPa แต่ 7075-T6 ให้ความทนทานที่เหนือกว่าที่ประมาณ 573 MPa ทำให้เหมาะสำหรับการใช้งานหนักหรือโปรไฟล์อะแดปเตอร์ที่บางเฉียบ พิกัดความเผื่อของการตัดเฉือนถือเป็นสิ่งสำคัญ ผู้ผลิตระดับพรีเมียมรักษาค่าความคลาดเคลื่อนรันเอาท์ไว้ที่ ±0.02 มม. เพื่อป้องกันการสั่นสะเทือนที่ความเร็วสูง โดยทั่วไปการตกแต่งพื้นผิวประกอบด้วยการชุบอโนไดซ์แบบเคลือบแข็ง Type II หรือ Type III ซึ่งช่วยปกป้องซับสเตรตอะลูมิเนียมจากการกัดกร่อนของกัลวานิกเมื่อจับคู่กับดุมเหล็ก
ตัวเลือกระหว่างสลิปออนสเปเซอร์และอะแดปเตอร์โบลต์ออนจะกำหนดวิธีการติดตั้งและความหนาที่ปลอดภัยสูงสุด สลิปออนสเปเซอร์ประกบระหว่างดุมล้อและล้อ โดยใช้สตั๊ดล้อที่มีอยู่ อะแดปเตอร์แบบโบลต์ออนยึดเข้ากับดุมโดยตรงโดยใช้น็อตดึงแบบโลว์โปรไฟล์ เพื่อให้มีชุดสตั๊ดรองสำหรับล้อ
| ข้อมูลจำเพาะ | สลิปออนสเปเซอร์ | อะแดปเตอร์แบบโบลท์ออน |
| ความหนาทั่วไป | 3 มม. – 12 มม | 15มม. – 50มม.+ |
| ข้อกำหนดของสตั๊ด | ต้องใช้สตั๊ดขยายหาก >5 มม | ใช้สตั๊ดที่อัดไว้แล้วในตัว |
| การแปลงรูปแบบ | ไม่สามารถเปลี่ยน PCD ได้ | สามารถแปลง PCD (เช่น 5x100 เป็น 5x112) |
| การกระจายโหลด | อาศัยการต่อปากดุม | มีวงแหวนศูนย์กลางที่เป็นเอกสิทธิ์เฉพาะ |
โปรโตคอลการติดตั้งที่เหมาะสมและการประเมินการประกอบที่เข้มงวดเป็นสิ่งสำคัญยิ่งเมื่อทำการบูรณาการอะแดปเตอร์สเปเซอร์ล้อ. ความล้มเหลวในโดเมนนี้ไม่ค่อยเกิดจากข้อบกพร่องด้านวัตถุ แต่เกิดจากการใช้แรงบิดที่ไม่เหมาะสม การขันเกลียวไม่เพียงพอ หรือพื้นผิวการจับคู่ที่ไม่ตรงกัน
ก่อนการติดตั้ง ช่างเทคนิคจะต้องทำความสะอาดดุมรถอย่างทั่วถึงโดยใช้แปรงลวดเพื่อขจัดสนิมและตะกรัน เพื่อให้แน่ใจว่าพื้นผิวผสมพันธุ์จะเรียบอย่างสมบูรณ์แบบ การตรวจสอบก่อนการติดตั้งที่สำคัญที่สุดคือการตรวจสอบการมีส่วนร่วมของเธรด มาตรฐานวิศวกรรมยานยนต์กำหนดให้ต้องใช้เกลียวหมุนอย่างน้อย 6 ถึง 8 รอบเพื่อการขันยึดอย่างแน่นหนา สำหรับระยะพิทช์เกลียว M12x1.5 ทั่วไป จะเท่ากับระยะหน้าสัมผัสอย่างน้อย 12 มม. ในขณะที่สตัด M14x1.5 ต้องใช้ระยะพิทช์ประมาณ 14 มม. เพื่อยึดโหลดแคลมป์อย่างปลอดภัย
การติดตั้งที่ไม่เหมาะสมทำให้เกิดความเสี่ยงร้ายแรงหลายประการ ตัวเว้นระยะแบบดึงเป็นศูนย์กลางซึ่งอาศัยสตั๊ดดึงเพียงอย่างเดียวแทนที่จะใช้ขอบดุมในการตั้งศูนย์กลาง มักทำให้เกิดการสั่นสะเทือนความถี่สูงที่ความเร็วเกิน 60 ไมล์ต่อชั่วโมง ความเสี่ยงที่แพร่หลายอีกประการหนึ่งคือการคลายตัวของตัวยึดที่เกิดจากการหมุนเวียนตามความร้อนและเบาะนั่งเริ่มต้น ดังนั้นจึงจำเป็นต้องขันสกรูทั้งหมดอีกครั้งหลังจากระยะทาง 50 ถึง 100 ไมล์แรก การกัดกร่อนแบบกัลวานิกระหว่างดุมเหล็กและตัวเว้นระยะอะลูมิเนียมอาจทำให้ส่วนประกอบหลอมละลาย ซึ่งบรรเทาลงได้ด้วยการใช้สารป้องกันการยึดติดชั้นบางที่มีการควบคุมสูงกับหน้าดุมอย่างเคร่งครัด โดยห้ามใช้กับเกลียวของตัวยึด สุดท้ายนี้ จะต้องตรวจสอบการรบกวนของระบบกันสะเทือนที่ล็อคพวงมาลัยจนสุดและแรงอัดของระบบกันสะเทือนสูงสุด เพื่อให้แน่ใจว่าเส้นทางที่กว้างขึ้นจะไม่ทำให้ยางกระแทกบังโคลนหรือขอบด้านใน
การปฏิบัติตามกฎระเบียบมีอิทธิพลอย่างมากต่อความถูกต้องตามกฎหมายของอะแดปเตอร์สเปเซอร์ล้อ ในเขตอำนาจศาลที่เข้มงวด เช่น เยอรมนีภายใต้กฎระเบียบของ TÜV การปรับเปลี่ยนความกว้างของแทร็กจะถูกจำกัดอย่างมาก การเพิ่มความกว้างของรางมากกว่า 2% โดยทั่วไปจะต้องมีการทดสอบโครงสร้างที่ครอบคลุมและการรับรองเฉพาะทาง ในสภาพแวดล้อมของมอเตอร์สปอร์ต หน่วยงานอนุมัติหลายแห่งห้ามสลิปออนสเปเซอร์ที่มีขนาดเกิน 5 มม. เว้นแต่จะมีสตั๊ดล้อแบบขยายที่ได้รับการรับรอง และอะแดปเตอร์โบลต์ออนบางตัวก็ห้ามอย่างเคร่งครัดเนื่องจากลักษณะที่ซ่อนอยู่ของน็อตดึงด้านในในระหว่างการตรวจสอบหลุม ผู้ควบคุมยานพาหนะยังต้องชั่งน้ำหนักข้อพิจารณาเกี่ยวกับความรับผิดด้วย เนื่องจากการดัดแปลงความกว้างของรางโดยไม่ได้รับอนุญาตอาจทำให้การรับประกันเพลาของ OEM เป็นโมฆะ
การจัดหาอะแดปเตอร์สเปเซอร์ล้อจำเป็นต้องมีการประเมินแหล่งกำเนิดการผลิต กระบวนการควบคุมคุณภาพ และความสมดุลระหว่างราคาตามปริมาณและความน่าเชื่อถือของโครงสร้าง เมื่อพิจารณาถึงลักษณะด้านความปลอดภัยที่สำคัญของผลิตภัณฑ์ ผู้จัดการฝ่ายจัดซื้อจะต้องจัดลำดับความสำคัญของความโปร่งใสของซัพพลายเออร์และตรวจสอบข้อมูลทางโลหะวิทยา
การประเมินความสามารถของซัพพลายเออร์เริ่มต้นด้วยการตรวจสอบการรับรอง ISO 9001:2015 และการขอรายงานการทดสอบวัสดุ (MTR) ที่เป็นเอกสารเพื่อยืนยันองค์ประกอบของโลหะผสม ซัพพลายเออร์ที่มีความสามารถควรใช้เครื่องจักร CNC แบบหลายแกน และใช้เครื่องวัดพิกัด (CMM) เพื่อตรวจสอบความคลาดเคลื่อนการรันเอาท์ ±0.02 มม. นอกจากนี้ ผู้ซื้อควรขอเอกสารเกี่ยวกับคุณภาพของแกน สตัดที่อัดไว้ล่วงหน้าจะต้องเป็นไปตามมาตรฐานความต้านทานแรงดึง ISO 898-1 คลาส 10.9 หรือ 12.9 เพื่อให้มั่นใจว่าสามารถทนทานต่อรอบแรงบิดซ้ำๆ ได้โดยไม่ต้องยืดหรือเฉือน
ในการจัดซื้อแบบ B2B ปริมาณการสั่งซื้อขั้นต่ำ (MOQ) สำหรับอะแดปเตอร์กลึง CNC แบบกำหนดเองโดยทั่วไปจะอยู่ในช่วง 100 ถึง 500 ชุดต่อ SKU ขึ้นอยู่กับความซับซ้อนของ PCD และข้อกำหนดจำเพาะของรูตรงกลาง ระยะเวลาดำเนินการสำหรับการผลิตนอกชายฝั่งโดยทั่วไปจะใช้เวลาประมาณ 30 ถึง 45 วัน ไม่รวมค่าขนส่งสินค้า สำหรับผู้จัดจำหน่าย การติดฉลากส่วนตัวถือเป็นเรื่องปกติ โดยซัพพลายเออร์เสนอการแกะสลักโลโก้แบรนด์ด้วยเลเซอร์แบบกำหนดเองและข้อกำหนดแรงบิดลงบนพื้นผิวอโนไดซ์โดยตรง ช่องทางการขายส่วนใหญ่แบ่งออกเป็นผู้ค้าปลีกที่เข้าถึงผู้บริโภคโดยตรง ช่างประกอบรถออฟโรดที่เชี่ยวชาญ และซัพพลายเออร์ยานพาหนะเชิงพาณิชย์
ตลาดสำหรับสเปเซอร์ล้อนั้นมีการแบ่งชั้นอย่างมากตามราคาและคุณภาพที่สอดคล้องกัน ผลิตภัณฑ์ระดับงบประมาณมักจะเสียสละความสมบูรณ์และความแม่นยำของวัสดุ ซึ่งนำไปสู่ความเสี่ยงด้านความปลอดภัยที่รุนแรง ในขณะที่ระดับพรีเมี่ยมลงทุนอย่างมากในวัสดุที่ผ่านการรับรองและวิศวกรรมที่เน้นศูนย์กลาง
| ชั้นตลาด | ช่วงราคา (ต่อคู่) | วัสดุและการผลิต | ลักษณะสำคัญ |
| รายการระดับ | $20 – $45 | อะลูมิเนียมหล่อหรือเหล็กแท่งที่ไม่ผ่านการตรวจสอบ | สตั๊ดคลาส 8.8 แบบดึงเป็นศูนย์กลาง ไม่ชุบอโนไดซ์ เสี่ยงต่อการสั่นสะเทือนสูง |
| ช่วงกลาง | $60 – $110 | อลูมิเนียมฟอร์จ 6061-T6 | ดุมเป็นศูนย์กลาง, อะโนไดซ์ Type II, สตั๊ดคลาส 10.9 เหมาะสำหรับใช้งานบนท้องถนน |
| พรีเมี่ยม/เรซ | $130 – $250+ | อลูมิเนียมฟอร์จ 7075-T6 | ศูนย์กลางศูนย์กลางพร้อมขอบที่แม่นยำ, ฮาร์ดอะโนไดซ์ Type III, สตั๊ดคลาส 12.9, ผ่านการทดสอบ FEA |
การใช้กรอบการคัดเลือกที่เข้มงวดช่วยให้แน่ใจว่าอะแดปเตอร์สเปเซอร์ล้อที่เลือกนั้นตรงตามข้อกำหนดทางกลไกของยานพาหนะโดยไม่กระทบต่อขอบเขตด้านความปลอดภัย แนวทางที่เป็นระบบช่วยป้องกันข้อผิดพลาดในการประกอบที่มีราคาแพง และลดการสึกหรอก่อนเวลาอันควรของส่วนประกอบแชสซีโดยรอบ
กระบวนการคัดเลือกเป็นไปตามลำดับที่เข้มงวด ขั้นแรก ช่างเทคนิคจะต้องวัดช่องว่างบังโคลนและระยะห่างของคาลิเปอร์ที่มีอยู่เพื่อกำหนดความหนาที่แน่นอนที่ต้องการ ตัวอย่างเช่น หากคาลิเปอร์เบรกต้องมีระยะห่าง 12 มม. ตัวเว้นระยะ 15 มม. จะให้บัฟเฟอร์ที่ปลอดภัยขนาด 3 มม. ประการที่สอง ผู้ใช้จะต้องระบุเส้นผ่านศูนย์กลางดุมล้อที่แน่นอนของยานพาหนะ และเลือกอะแดปเตอร์ที่มีศูนย์กลางดุมล้ออย่างเคร่งครัดเพื่อให้ตรงกัน ประการที่สาม ต้องตรวจสอบระยะพิตช์เกลียวและความยาวของสตั๊ดที่ต้องการ หากเลือกสลิปออนสเปเซอร์ที่มีขนาดเกิน 5 มม. จำเป็นต้องจัดซื้อสตั๊ดล้อแบบขยายที่สอดคล้องกัน สุดท้ายนี้ ต้องคำนวณออฟเซ็ตที่มีประสิทธิผลเพื่อให้แน่ใจว่ารัศมีการขัดถูยังคงอยู่ในขีดจำกัดที่ยอมรับได้สำหรับแร็คพวงมาลัยเฉพาะ
การสร้างสมดุลระหว่างการปรับปรุงประสิทธิภาพกับการปฏิบัติตามข้อกำหนดและข้อจำกัดด้านงบประมาณจำเป็นต้องประเมินต้นทุนรวมในการเป็นเจ้าของ แม้ว่าออฟเซ็ตเชิงรุกที่เกิน 25 มม. ต่อด้านจะให้ความสวยงามที่เด่นชัดและมีท่าทางที่กว้างขึ้น แต่ก็เพิ่มแรงงัดที่ใช้กับลูกปืนล้อแบบทวีคูณ ซึ่งอาจลดอายุการใช้งานของตลับลูกปืนลง 30% ถึง 50% ผู้จัดการฟลีทและผู้ที่สนใจจะต้องชั่งน้ำหนักต้นทุนเริ่มต้นของอะแดปเตอร์ 7075-T6 ระดับพรีเมียม เทียบกับการประหยัดในระยะยาวโดยการหลีกเลี่ยงการเปลี่ยนตลับลูกปืน และลดความเสี่ยงร้ายแรงที่เกี่ยวข้องกับความล้มเหลวของตัวยึด ท้ายที่สุดแล้ว การจัดลำดับความสำคัญของวัสดุที่ผ่านการรับรองและการออกแบบที่เน้นดุมล้อทำให้มั่นใจได้ว่าคุณประโยชน์ในการปฏิบัติงานของอะแดปเตอร์สเปเซอร์ล้อจะเกิดขึ้นได้อย่างเต็มที่ โดยไม่กระทบต่อความปลอดภัยของยานพาหนะ
· ข้อสรุปและเหตุผลที่สำคัญที่สุดสำหรับอะแดปเตอร์สเปเซอร์ล้อ
· ข้อมูลจำเพาะ การปฏิบัติตามข้อกำหนด และการตรวจสอบความเสี่ยงที่คุ้มค่าแก่การตรวจสอบก่อนที่คุณจะตัดสินใจ
· ขั้นตอนถัดไปที่ปฏิบัติได้จริงและคำเตือน ผู้อ่านสามารถสมัครได้ทันที
สเปเซอร์จะดันล้อออกไปด้านนอกเป็นหลักโดยยังคงรูปแบบสลักเกลียวไว้เหมือนเดิม อะแดปเตอร์ยังเปลี่ยนรูปแบบสลักเกลียว เช่น 5x114.3 เป็น 5x120 พร้อมทั้งเพิ่มความหนาอีกด้วย
ตรงกับข้อกำหนดสี่ประการทุกประการ: รูปแบบสลักเกลียวดุม รูปแบบสลักเกลียวล้อ รูตรงกลาง และความหนา จากนั้นยืนยันระยะห่างออฟเซ็ตและบังโคลน เบรก และระบบกันสะเทือนที่มีประสิทธิภาพใหม่ก่อนสั่งซื้อ
ใช้สลิปออนสเปเซอร์สำหรับการเปลี่ยนระยะห่างเล็กน้อย โดยทั่วไปคือ 3 มม. ถึง 12 มม. และเฉพาะเมื่อมีการประสานสตัดที่เหมาะสมเท่านั้น ใช้อะแดปเตอร์โบลต์ออนสำหรับความหนา 15 มม. ขึ้นไป หรือการแปลงรูปแบบโบลต์ใดๆ
ใช่. พวกเขาขยายความกว้างของแทร็กและปรับปรุงความเสถียร แต่ยังเพิ่มรัศมีการขัดถูด้วย ความหนามากเกินไปอาจเพิ่มความพยายามในการบังคับเลี้ยว การควบคุมแรงบิด และการสึกหรอของแบริ่งและชิ้นส่วนระบบกันสะเทือน
เลือกอะแดปเตอร์ที่เน้นดุมล้อและกลึง CNC ในอะลูมิเนียม 6061-T6 หรือ 7075-T6 ตรวจสอบการประกอบที่แน่นอน ฮาร์ดแวร์แรงบิดตามข้อมูลจำเพาะ และปรับแรงบิดใหม่หลังจาก 50 ถึง 100 ไมล์แรก
